Cabo crossover

Em Dicionário técnico por Alex Benfica

O cabo crossover é um cabo de rede com as conexões cruzadas, e que permite a ligação direta de 2 computadores pelas respectivas placas de rede sem a necessidade de um switch ou hub. O cabo crossover também permite a ligação direta de dispositivos a um computador sem a utilização de um switch.

Como funciona o Cabo Crossover?

Um relógio de ponto TCP-IP, por exemplo, que normalmente seria conectado a um switch com o cabo de rede, pode ser diretamente conectado a um computador com o cabo de rede cruzado, isto é, o cabo crossover. A pinagem de um cabo crossover é bem parecida com o cabo direto, com algumas modificações que podem ser vistas no esquema abaixo.

Leia também

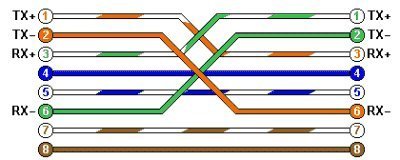

Esquema de cabo crossover

No Cabo Crossover, há algumas mudanças na ordem dos cabos, o que possibilita anular a necessidade de um switch para conectar dois computadores ou dispositivos diretamente. (Foto: divulgação)

Como fazer um cabo crossover?

O esquema acima é a base para criar o cabo crossover. Para fazer a “crimpagem” do cabo, você vai precisar de um alicate de crimpagem, dois conectores RJ-45, e um cabo UTP padrão CAT 5 (comprimento de acordo com sua necessidade).

Na hora de separar os fios para fazer a crimpagem, tome muito cuidado. Não tente enrolar os fios na base do conector, pois isso torna os fios mais vulneráveis a quebrar, estragando todo o seu trabalho com a crimpagem. Todos os fios tem também que ter a mesma extensão, com as pontas aparecendo no final do conector e com o mesmo tamanho de fio “exposto”, na parte onde o conector se conecta à entrada de rede.

Existem aparelhos que podem fazer o teste de conexão sem a necessidade de conectar dois computadores ou dispositivos diretamente. Se você não tem, basta tentar conectar dois computadores diretamente para o teste. Se não funcionar, tente remontar o cabo crossover, passo a passo.

Você tentou montar um cabo crossover? Foi bem sucedido ou deu algum problema?

Sobre o autor

Autor Alex Benfica

Profissional de TI com mais de 20 anos de experiência na indústria. Bacharel em Matemática Computacional, sempre aprendendo sobre tecnologia, desenvolvimento de software e automação. É criador do site Palpite Digital onde compartilha conhecimentos desde 2007!
