O que é entrada VGA?

Em Dicionário técnico por André M. Coelho

Video Graphics Array, abreviado como VGA, é um tipo padrão de conexão para dispositivos de vídeo, como monitores e projetores. Geralmente, VGA se refere aos tipos de cabos, portas e conectores usados para conectar monitores a placas de vídeo. Embora o VGA ainda esteja em uso hoje, ele está sendo rapidamente substituído por interfaces mais recentes, como DVI, DisplayPort e HDMI.

O que é entrada VGA?

Abaixo estão alguns dos recursos técnicos do VGA, úteis para identificar cabos VGA e portas VGA:

Pinos VGA

Os cabos VGA possuem conectores de 15 pinos: 5 pinos na parte superior, 5 na parte central e os outros 5 na parte inferior. A imagem no nesta página é um exemplo de um cabo VGA mostrando todos os 15 pinos. Uma porta VGA em um desktop ou laptop naturalmente tem o mesmo número de pinos para que um cabo VGA possa ser conectado diretamente a ela. Cada pino tem sua própria função. Por exemplo, o primeiro pino é para transferir a cor vermelha, enquanto o segundo e o terceiro são para verde e azul, respectivamente.

Leia também

Conexões VGA Macho e Fêmea

Todos os tipos de cabos de computador assumem um gênero específico: macho ou fêmea. Um cabo macho é aquele que tem suas conexões salientes ou saindo do cabo. Conexões fêmeas são o inverso, com furos internos que permitem que o cabo macho se encaixe perfeitamente na conexão fêmea.

Entrada para monitor VGA

Um cabo VGA vem com duas extremidades masculinas. Este cabo vai do monitor para o computador, onde é encontrado com uma conexão fêmea na placa de vídeo. No monitor, há outra conexão fêmea para encaixar o cabo.

Além da conexão VGA para VGA é possível realizar algumas conversões para adaptar o VGA a outros tipos de entradas.

Conversores VGA: HDMI e DVI

Com placas de vídeo VGA, DVI e HDMI com monitores todos misturados no mundo real, você está fadado a querer um conversor VGA se tudo o que você tem é um monitor VGA ou placa de vídeo VGA. Por exemplo, se o seu computador tiver uma placa de vídeo que suporte apenas VGA, mas você acabou de comprar um novo monitor que tenha apenas portas DVI e / ou HDMI, você deve substituir sua placa de vídeo para obter uma com portas mais novas, obter um monitor diferente que suporta VGA, ou comprar um conversor VGA. O mesmo vale para se sua placa de vídeo suporta apenas HDMI e / ou DVI, mas tudo que você tem é um monitor que aceita um cabo VGA. Pode ser confuso entender que tipo de conversor você precisa. Você precisa de um VGA para DVI ou um conversor DVI para VGA? Um conversor HDMI para DVI, ou DVI para HDMI?

VGA

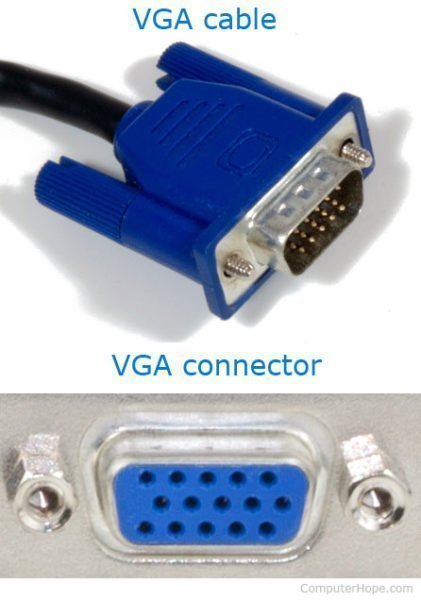

Na parte de cima, o cabo VGA tradicional e na parte de baixo, o conector para o cabo VGA. (Foto: Computer Hope)

Conversores VGA para HDMI

Um conversor VGA para HDMI é o que você precisa para converter o sinal VGA do seu computador para a porta HDMI em um monitor ou TV. Obtenha isto se o seu computador tiver uma porta VGA na placa de vídeo, mas você quiser usar um monitor HDMI ou TV como o monitor. Alguns conversores VGA para HDMI tem até um cabo USB embutido no conversor que transporta áudio junto com o sinal de vídeo (já que o VGA não transfere áudio) para que você possa reproduzir sons através de um monitor com alto-falantes embutidos, como uma TV HDMI.

Um conversor HDMI para VGA faz exatamente o oposto: conecta uma placa de vídeo com saída HDMI a um monitor ou TV que tenha uma conexão de entrada VGA. Como o HDMI é mais novo que o VGA, esse tipo de conversor é útil quando você está conectando um novo desktop ou laptop a um monitor antigo. Ambos esses conversores estão prontamente disponíveis online e em lojas eletrônicas.

Conversores VGA para DVI

Como você imagina, um conversor DVI para VGA é necessário se você precisar conectar uma placa de vídeo com DVI a um monitor que tenha uma porta VGA. Os conversores DVI para VGA são geralmente DVI macho para conversores fêmea VGA. Isso significa que a extremidade DVI do conversor se conecta diretamente à porta DVI na sua placa de vídeo, enquanto a extremidade VGA do conversor é usada com um cabo VGA macho para macho para conectar o conversor à extremidade fêmea do dispositivo de exibição. Esses tipos de conversores são fáceis de encontrar e relativamente baratos.

Conversores VGA para DVI também existem, mas podem ser bastante caros e difíceis de encontrar. Este tipo de conversor é necessário se você precisar mover o vídeo de uma placa de vídeo VGA para um monitor DVI. Os conversores DVI para VGA funcionam porque o sinal vai de digital para analógico, o que é apenas uma questão de tradução nos pinos DVI, uma vez que o DVI transporta sinais analógicos e digitais. VGA carrega apenas analógico, então ir de VGA para DVI requer um conversor para alterar os sinais analógicos para digital.

Mais sobre a conexão VGA

Alguns conversores VGA exigem que você tenha um cabo VGA além do conversor, algo a ser lembrado se você estiver procurando por um. Por exemplo, isso é comum com conversores HDMI para VGA. O conversor pode ser composto de um cabo HDMI com uma caixa conversora VGA em um único cabo, mas a caixa VGA tem uma conexão fêmea como seu monitor ou TV, então você precisaria de um cabo VGA macho para macho para terminar a conexão .

Se todas essas conversas forem confusas e você ainda não tiver certeza de que tipo de cabo comprar para sua configuração específica, basta olhar para as próprias portas para ver se você precisa que as extremidades sejam masculinas ou femininas e, em seguida, procurar um conversor que corresponde a isso.

Por exemplo, se o monitor e a placa de vídeo usam portas fêmea, você deve obter um cabo que tenha conectores masculinos nas duas extremidades.

A única outra distinção que precisa ser feita é identificar o tipo de conexão em ambas as extremidades; sejam eles VGA, DVI ou HDMI, mas isso não deve ser difícil, uma vez que parecem muito diferentes um do outro.

VGA vs Mini-VGA

No lugar do conector VGA padrão, alguns laptops e outros dispositivos podem usar o que é chamado de mini-VGA, embora nunca tenha sido tão popular no conector VGA padrão. O Mini-VGA se parece mais com uma porta USB do que com uma porta VGA, mas ela ainda é usada para vídeo como a porta VGA padrão.

Há também adaptadores mini-VGA para VGA que permitirão que um dispositivo de exibição padrão VGA conecte-se a um computador que tenha uma porta mini-VGA.

Semelhante ao DVI que vem substituindo o VGA, o mini-DVI é agora mais usado que o mini-VGA.

Ficou alguma dúvida? Deixem nos comentários suas perguntas e iremos responder!
