Que tipo de hardware devo obter para fazer o CAD funcionar? É claro que esta questão é extremamente difícil de responder devido à variedade que existe no domínio dos computadores, especialmente quando se lida com PCs. Além disso, os preços dependem muito do setor econômico ao qual você está associado; educacional, comercial, governamental ou uso pessoal. Por causa dessas muitas variações, não podemos recomendar uma configuração específica. No entanto, podemos informar as pessoas sobre os requisitos do sistema e como as diferentes peças de hardware se encaixam no software CAD e quais especificações mínimas poder sem recomendáveis. Este post abordará o hardware fundamental dos computadores e como eles interagem com o software CAD e o que você precisa saber antes de comprar um sistema de computador.

Processadores de computador para CAD

Os processadores são praticamente a parte mais importante de um computador. Eles desempenham um grande papel no software CAD. Basicamente, o computador usa o processador para fazer tudo. Todos os cálculos feitos por um computador são manipulados pelo processador. Como tal, quanto mais rápido o processador, mais rápido tudo corre.

Claro, isso levanta a questão: Qual processador devo obter? Ao comprar uma CPU/Processador para sua nova máquina, pense no que você precisa fazer com sua máquina.

Se você é um arquiteto que simplesmente usa o CAD para projetar layouts 2D, então você não precisa de um processador robusto. Todos os produtos de geração de CAD funcionam de forma diferente, mas geralmente é recomendado adquirir um processador com múltiplos núcleos ao lidar com o software de design. A razão para isso é renderizar modelos 3D. Quando um comando é enviado para renderizar um modelo 3D, o computador começa a utilizar todo o hardware para concluir a tarefa. Quanto mais núcleos você tiver em seu processador, mais poder de processamento disponível o software terá disponível para renderização.

Por exemplo, se você for renderizar um modelo simples e tiver um processador dual-core, o programa utilizará os dois núcleos em todo o seu potencial até que a tarefa de renderização seja concluída. No entanto, se você tiver um processador quad-core e executar a mesma renderização; isso será feito mais rapidamente. Isso ocorre porque o programa de renderização usa todos os 4 núcleos para processar a renderização. Isso basicamente acelera o processo de renderização em duas vezes, porque, em vez de apenas ter 2 núcleos para renderizar, agora você tem 4 disponíveis para o software usar. O mesmo vai acontecendo a medida que você aumenta o número de núcleos do processador para renderizar em 3D.

Tenha em mente que os núcleos não são a única coisa a procurar. Você quer uma velocidade decente no seu processador. Recomendamos que você obtenha a melhor velocidade em seu processador para executar os produtos atuais. O que é importante saber aqui é que quanto maior a velocidade, mais rápidas são as coisas. Também tenha em mente que essa velocidade determina a velocidade de seus núcleos individuais. Se você tem um processador quad-core com clock de 3 GHZ e um processador quad core com clock de 2.5 GHZ e ambos processa, a mesma coisa, mas o modelo 3 GHZ terminará mais rápido porque possui 500 mais MHZ de velocidade de processamento em seus 4 núcleos. Isso permite que o computador processe os dados de renderização mais rapidamente. Porém, um processador de 6 núcleos com velocidade de 2 GHZ pode acabar processando mais rápido por conta dos núcleos extras. É importante comparar os desempenhos de diferentes processadores para obter o melhor custo/benefício.

Quando você está lidando apenas com recursos 2D, talvez não seja necessário muitos núcleos ou um processador mais rápido. No entanto, é importante observar que o processador é sempre usado por processos ociosos em seu sistema operacional. Lembre-se, o processador é o cérebro do computador. Ter um processador lento significa simplesmente que você terá um ambiente de trabalho mais lento. O software CAD é apenas uma parte do que o processador está lidando a qualquer momento. Se houver algum item no seu computador que você não queira alterar, é o processador.

Em resumo, escolha um processador com vários núcleos e uma velocidade alta, que esteja ao seu alcance financeiro. Lembre-se que sua placa mãe precisa suportar o processador, possuindo o soquete correspondente.

PC para usar CAD

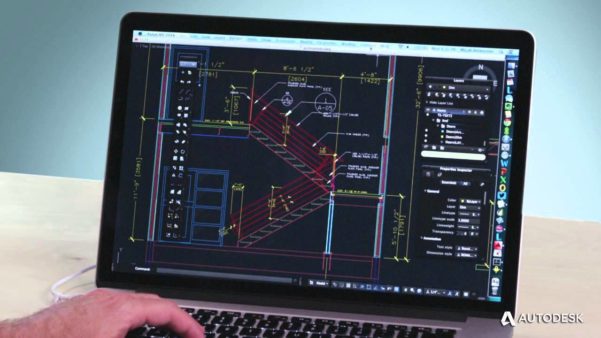

O CAD é um programa que demanda uma quantidade considerável de recursos de um computador, e boas configurações são necessárias para usar o programa. (Foto: YouTube)

Memória RAM para CAD

RAM (Random Access Memory) é outro componente crítico para computadores. RAM irá ajudá-lo a várias tarefas no seu computador. Para o software CAD, a RAM é um componente crucial. Quase todos os produtos CAD utilizam um pouco de RAM. É sempre recomendável obter uma quantidade considerável de RAM em sua máquina. Idealmente, você desejará um sistema operacional de 64 bits com o dobro de RAM que o programa CAD exige.

Os produtos que usam o CAD são muito intensivos em RAM. A memória RAM está se tornando um componente cada vez mais importante. Dessa forma, se você deseja executar seu software CAD sem ficar sem memória ou encontrar problemas de desempenho, é recomendável comprar uma boa quantidade de RAM.

O padrão aqui é pegar o tipo de memória RAM mais recente disponível, já que isso possibilita upgrades mais a frente. E também optar pela memória mais rápida que você puder pegar dentro do seu orçamento.

RAM e renderização

Há algumas coisas a serem notadas sobre a RAM, se você usar muito programas de renderização: eles são extremamente intensivos em RAM. O computador precisa de mais e mais RAM à medida que seus arquivos de projeto ficam maiores. Um dos erros fatais mais comuns que as pessoas têm ao usar a renderização é a falta de RAM em suas máquinas. Mais comumente, essas pessoas estão usando sistemas operacionais de 32 bits com pouca RAM. Isso não é suficiente para arquivos grandes. Como dito acima, se você estiver usando principalmente programas de renderização 3D, recomenda-se o uso de um sistema operacional de 64 bits com pelo menos o dobro de memória RAM exigida pelo programa.

Em resumo, pegue a memória mais recente disponível (DDR3, DDR4, DDR5 etc), a velocidade mais rápida de memória, e compre pelo menos o dobro de memória que o seu programa exige nas configurações básicas.

Placa de vídeo para CAD

O próximo componente mais importante depois do seu processador é sua placa de vídeo. Ao lidar com software CAD, você precisa ter uma boa placa de vídeo. Mesmo se você estiver usando apenas CAD para desenho 2D e anotações, você precisará de pelo menos uma placa de vídeo decente.

Placas de vídeo costumavam ser um luxo para ter em seu computador, mas hoje em dia, eles estão se tornando um padrão que é necessário apenas para executar o sistema sem problemas. Placas gráficas são dedicadas a tarefas que lidam com renderização de gráficos. Isso ajuda a tirar a carga do processador para que o processador possa ser usado para outras funções básicas, como executar o programa ou executar comandos diferentes dentro do programa. Eles são um componente importante para modelagem 3D. Ter uma placa gráfica irá melhorar drasticamente o seu desempenho quando se trata de software CAD.

Ao comprar uma placa de vídeo, você deve considerar o que está fazendo com o software. Usando o exemplo anterior, se você é apenas um cara de desenhos 2D e anotações que usa o CAD para desenhos 2D, então você não precisa de uma placa de vídeo pesada. No entanto, ainda recomenda-se que você obtenha pelo menos uma placa de vídeo recente com, no máximo, dois anos de fabricação. Escolha os modelos intermediários das fabricantes NVIDIA ou ATI, e fuja dos modelos mais básicos, pois eles podem não te dar os recursos que precisa.

Para aqueles que vão trabalhar com renderização em 3D, é recomendável obter as placas profissionais da NVIDIA ou ATI. São as placas voltadas exclusivamente para o uso profissional, otimizadas para essas finalidades. Se não tiver recursos para essas placas, procure por placas de vídeo de alto desempenho das fabricantes com, no máximo, um ano de fabricação.

Antes de comprar qualquer placa de vídeo, verifique SEMPRE a compatibilidade de hardware para garantir que o cartão que você deseja comprar funcione com seu software. Você pode encontrar um banco de dados de placas de vídeo certificadas para produtos CAD online, bastando pesquisar um pouco para fugir de possíveis problemas.

Discos rígidos e SSD para CAD

Os discos rígidos armazenam a maioria dos dados no seu computador. Os discos rígidos também abrigam seus arquivos do sistema operacional, bem como os arquivos que seus programas precisam para serem executados. Os discos rígidos são uma parte importante de um computador. Ao lidar com software CAD, você sempre desejará um disco rígido de bom tamanho. Programas podem gerar arquivos de projeto muito grandes para mais de centenas de MB. Se você faz muitos desses tipos de projetos, seu disco rígido pode preencher os dados rapidamente. Para não mencionar, os programas geralmente levam vários shows de dados apenas para se instalarem.

Ao comprar um disco rígido, há duas coisas principais que você deseja procurar; espaço e velocidade. Hoje em dia, é fácil encontrar discos rígidos com capacidade para 1 a 2 Terabytes de dados. Um terabyte é aproximadamente 1.000 Gigabytes. Um Gigabyte é de aproximadamente 1.000 Megabytes e assim por diante. Para uma máquina CAD dedicada, você provavelmente precisará de um disco rígido com pelo menos 320 GB de espaço ou mais. Novamente, à medida que os arquivos do seu projeto se tornam maiores e maiores, você fica sem espaço no disco rígido rapidamente. Considerando como os discos rígidos são baratos hoje em dia, muitas pessoas têm apenas 1 Terabyte drives porque o valor é muito bom. 1 terabyte é mais do que espaço suficiente para você executar uma máquina CAD.

A velocidade de um disco rígido é muito importante. Você sempre quer instalar seu sistema operacional e seus programas em uma unidade rápida. Isso permite que os programas sejam abertos mais rapidamente e sejam executados mais rapidamente. O padrão para a maioria dos discos rígidos internos de 3,5 ”é de 7200 RPM. O 7200 RPM é uma ótima velocidade capaz de executar vários programas, bem como um sistema operacional com velocidades bastante rápidas. Você pode encontrar discos rígidos com mais de 10.000 RPM, mas eles custarão um pouco mais de dinheiro. No entanto, eles são muito rápidos. Seus programas abrirão e funcionarão muito rapidamente; muito mais rápido que um 7200 RPM. Lembre-se de que as unidades que excedem 7200 RPM geralmente não têm o mesmo armazenamento de dados. Eu não vi uma unidade além de 7200 RPM com mais de 800 GB de espaço. Se você está procurando uma unidade realmente rápida, recomendo que você tenha uma segunda unidade para armazenar os arquivos e os dados do projeto para que você não fique sem espaço.

No topo da linha, existem os Solid State Drives. Essas unidades utilizam uma nova tecnologia de disco rígido que permite que a unidade atinja velocidades de leitura / gravação nunca antes vistas em discos rígidos de consumo. A desvantagem é um preço mais alto por menos capacidade. Porém, vale a pena ter um SSD com uma boa quantidade de armazenamento para arquivos nos quais você está trabalhando e usar um HD para guardar os arquivos. A velocidade do SSD vale muito a pena.

Notebook bom para CAD

Hardware é um componente crítico para qualquer computador. Para o software CAD, você desejará criar um computador mais adequado às suas necessidades. Isso não significa que você tenha que ir e fazer uma máquina completamente personalizada. Você pode obter um computador mais do que capaz de muitos dos principais fabricantes, como Dell, HP, Gateway, etc. Este post lhe dará uma lista de coisas para procurar ao comprar sua próxima máquina CAD. E em um notebook, isso é ainda mais importante.

Geralmente, apenas dois componentes podem ser melhorados em um notebook: memória e o disco de armazenamento. Dito isso, os outros componentes precisam ser escolhidos com cautela, e na melhor configuração possível, já que o notebook não poderá sofrer modificações no futuro e precisará atender suas necessidades de trabalho com CAD. O mais importante aqui é obter um notebook que tenha uma entrada USB tipo C com suporte para Thunderbolt, possibilitando o uso de placas de vídeo fora do computador. Ou um notebook que não use uma versão móvel de uma placa de vídeo e sim, a versão “inteira”. O notebook para CAD pode ser consideravelmente caro, por conta disso. Será, pelo menos, 1,5 vezes mais caro do que a mesma versão de um PC montado. Escolha com cuidado e veja se não vale mais a pena pegar um notebook com uma configuração básica para rodar o CAD e um PC com uma configuração mais robusta para usar o CAD e programas de renderização 3D mais intensivos.

Ficou alguma dúvida sobre o computador para CAD? Deixem nos comentários suas perguntas!
